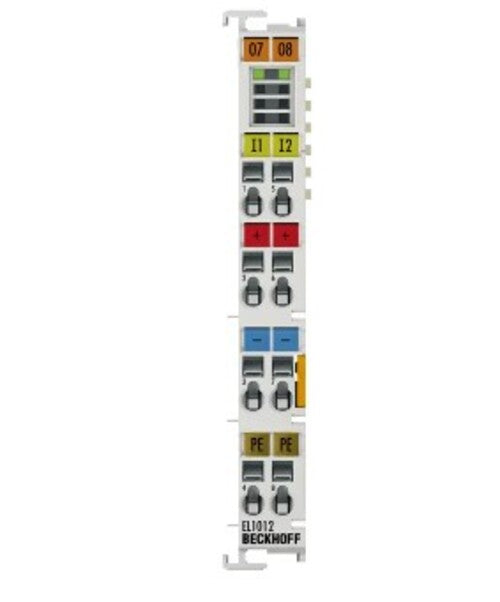

Cuenta con 2 canales de entrada digital diseñado para adquirir señales binarias de 24 V DC desde el nivel de proceso y transmitirlas, de forma eléctricamente aislada, a la unidad de automatización de nivel superior.
- Especificación de entrada: Tipo 1/3.
- Retardo bajo: Debido al rápido filtro de entrada de 10 µs, es útil para sensores inductivos o capacitivos.
- Voltaje nominal: 24 V DC (-15%/+20%).
- Voltaje de señal “0”: -3…+5 V (Tipo 3 según EN 61131-2).
- Voltaje de señal “1”: 11…30 V (Tipo 3 según EN 61131-2).
- Corriente de entrada típica: 3 mA (Tipo 3 según EN 61131-2).
- Consumo de corriente E-bus: Típico 90 mA.
- Aislamiento eléctrico: 500 V (E-bus/potencial de campo).
- Configuración: No requiere dirección ni ajuste de configuración.
- Peso: Aproximadamente 50 g.
- Temperatura de operación/almacenamiento: -25…+60°C / -40…+85°C.
- Humedad relativa: 95%, sin condensación.
- Resistencia a vibraciones/impactos: Cumple con EN 60068-2-6/EN 60068-2-27.
- Inmunidad/emisión EMC: Cumple con EN 61000-6-2/EN 61000-6-4.
- Clasificación de protección/posición de instalación: IP20/variable.
- Conexión enchufable: Disponible para todos los terminales ESxxxx.
- Aprobaciones/marcas: CE, UL, ATEX, IECEx.
- Marcado ATEX: II 3 G Ex ec IIC T4 Gc.
- Marcado IECEx: Ex ec IIC T4 Gc.
