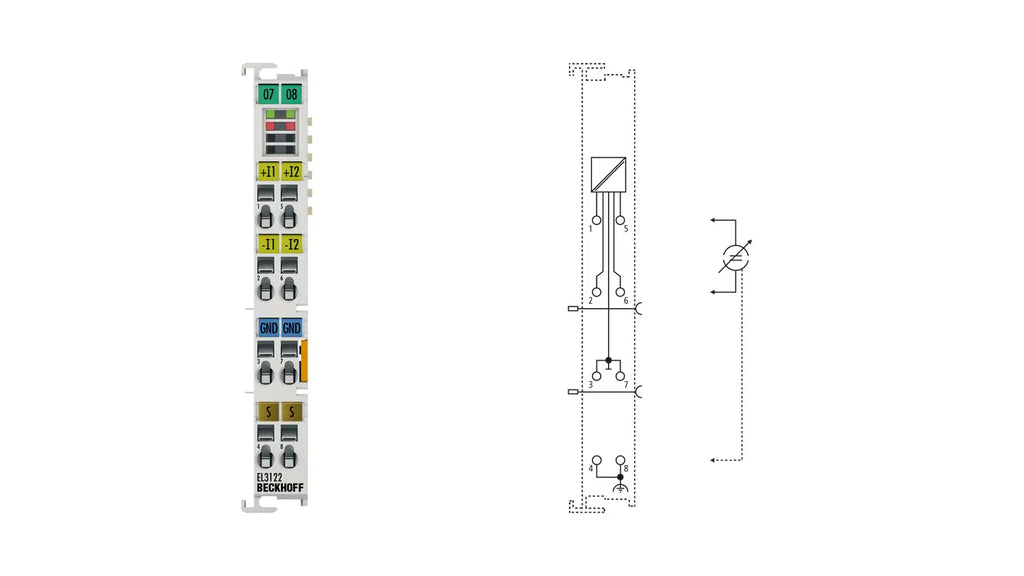

El EL3122 es un Terminal Bus EtherCAT con 2 entradas analógicas diseñado para procesar señales en el rango entre 4 y 20 mA.
- Número de entradas: 2 (diferenciales)
- Alimentación a través del E-bus
- Corriente de señal: 4…20 mA
- Relojes distribuidos: Sí
- Resistencia interna: Típica 85 Ω + voltaje de diodo
- Frecuencia límite del filtro de entrada: 5 kHz
- Voltaje de modo común UCM máximo: 10 V
- Tiempo de conversión: Aproximadamente 50 µs (modo rápido: aproximadamente 35 µs)
- Resolución: 16 bits (incluyendo el signo)
- Error de medición/incertidumbre: Menos del ±0.3% (relativo al valor de escala completa)
- Resistencia a sobretensiones: Máximo 35 V
- Aislamiento eléctrico: 500 V (voltaje E-bus/señal)
- Consumo de corriente de los contactos de alimentación: No aplicable
- Consumo de corriente del E-bus: Típico 170 mA
- Ancho de bits en la imagen de proceso (entradas): 8 bytes
- Características especiales: Imagen de proceso estándar y compacta, filtros FIR/IIR activables, monitoreo de valores límite
- Temperatura de funcionamiento/almacenamiento: -25…+60°C / -40…+85°C
- Peso: Aproximadamente 55 g
- Humedad relativa: 95%, sin condensación
- Resistencia a vibraciones/impactos: Conforme a EN 60068-2-6 / EN 60068-2-27
- Inmunidad/emisión EMC: Conforme a EN 61000-6-2 / EN 61000-6-4
- Clasificación de protección/posición de instalación: IP20 / variable
- Aprobaciones/marcas: CE, UL, ATEX, IECEx
- Cableado enchufable para todos los terminales ESxxxx
- Marcado Ex: ATEX: II 3 G Ex ec IIC T4 Gc, IECEx: Ex ec IIC T4 Gc
