El KL3202 es un terminal de bus de la marca Beckhoff. Se trata de una entrada analógica con las siguientes características:
Número de entradas: 2.
Alimentación a través del K-bus.

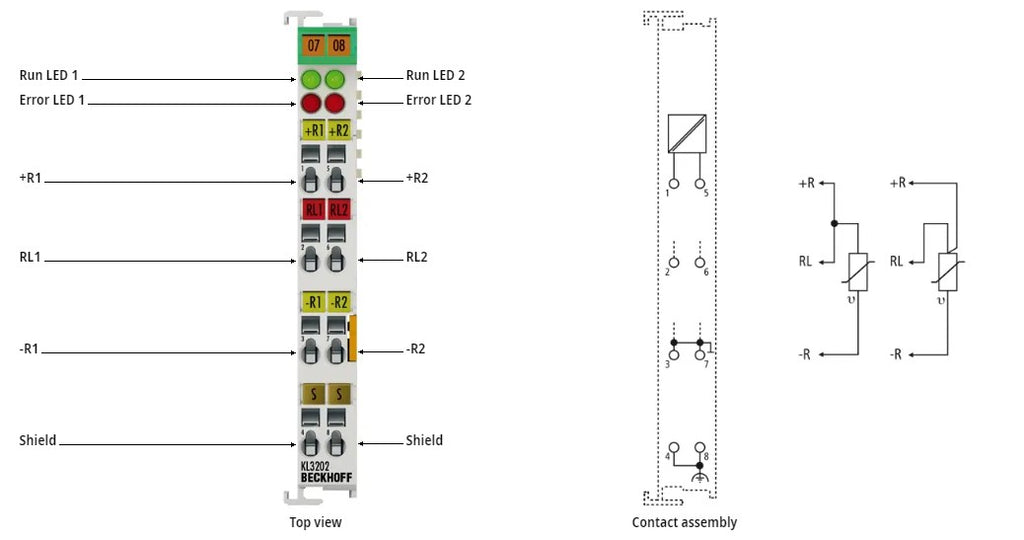

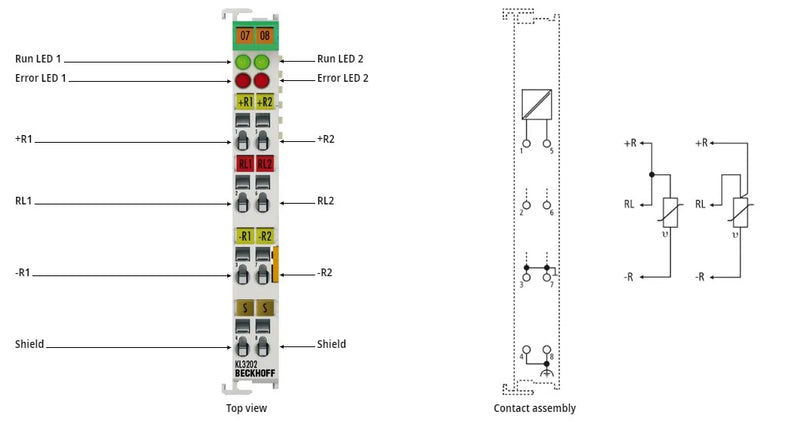

Tecnología de conexión: 2-/3-hilos.
Tipos de sensores compatibles: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 y medición de resistencia (por ejemplo, potenciómetro, 10 ohm 1.2/5 k ohm).
Rango de medición: -200…+850 °C (sensores Pt); -60…+250 °C (sensores Ni).
Tiempo de conversión: aproximadamente 250 ms.
Resolución: 0.1 °C por dígito.
Error de medición/incertidumbre: < ±1 °C.
Aislamiento eléctrico: 500 V (K-bus/voltaje de señal).
Consumo de corriente K-bus: típicamente 60 mA.
Configuración: sin ajuste de dirección, configuración a través del Bus Coupler o controlador.
Reconocimiento de circuito abierto.
Peso: aproximadamente 70 g.
Temperatura de funcionamiento/almacenamiento: -25…+60 °C / -40…+85 °C.
Humedad relativa: 95 %, sin condensación.
Resistencia a vibraciones/impactos: conforme a EN 60068-2-6/EN 60068-2-27.
Inmunidad/emisión EMC: conforme a EN 61000-6-2/EN 61000-6-4.
Clasificación de protección/posición de instalación: IP20/variable.
Aprobaciones/marcas: CE, UL, ATEX, IECEx, DNV GL.
Cableado enchufable para todos los terminales de bus KSxxxx.
Marca de conformidad ATEX: II 3 G Ex ec IIC T4 Gc, IECEx: Ex ec IIC T4 Gc 1.
Este terminal permite conectar directamente sensores de resistencia. Su circuito puede operar los sensores utilizando técnicas de conexión de 2 o 3 hilos. La linearización sobre todo el rango de temperatura se realiza mediante un microprocesador, y el rango de temperatura puede seleccionarse libremente. Además, los LEDs indican el intercambio de datos con el Bus Coupler y señalan posibles fallos en los sensores (por ejemplo, un cable roto).
Número de entradas: 2.
Alimentación a través del K-bus.
Tecnología de conexión: 2-/3-hilos.
Tipos de sensores compatibles: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 y medición de resistencia (por ejemplo, potenciómetro, 10 ohm 1.2/5 k ohm).
Rango de medición: -200…+850 °C (sensores Pt); -60…+250 °C (sensores Ni).
Tiempo de conversión: aproximadamente 250 ms.
Resolución: 0.1 °C por dígito.
Error de medición/incertidumbre: < ±1 °C.
Aislamiento eléctrico: 500 V (K-bus/voltaje de señal).
Consumo de corriente K-bus: típicamente 60 mA.
Configuración: sin ajuste de dirección, configuración a través del Bus Coupler o controlador.
Reconocimiento de circuito abierto.
Peso: aproximadamente 70 g.
Temperatura de funcionamiento/almacenamiento: -25…+60 °C / -40…+85 °C.
Humedad relativa: 95 %, sin condensación.
Resistencia a vibraciones/impactos: conforme a EN 60068-2-6/EN 60068-2-27.
Inmunidad/emisión EMC: conforme a EN 61000-6-2/EN 61000-6-4.
Clasificación de protección/posición de instalación: IP20/variable.
Aprobaciones/marcas: CE, UL, ATEX, IECEx, DNV GL.
Cableado enchufable para todos los terminales de bus KSxxxx.
Marca de conformidad ATEX: II 3 G Ex ec IIC T4 Gc, IECEx: Ex ec IIC T4 Gc 1.
Este terminal permite conectar directamente sensores de resistencia. Su circuito puede operar los sensores utilizando técnicas de conexión de 2 o 3 hilos. La linearización sobre todo el rango de temperatura se realiza mediante un microprocesador, y el rango de temperatura puede seleccionarse libremente. Además, los LEDs indican el intercambio de datos con el Bus Coupler y señalan posibles fallos en los sensores (por ejemplo, un cable roto).
