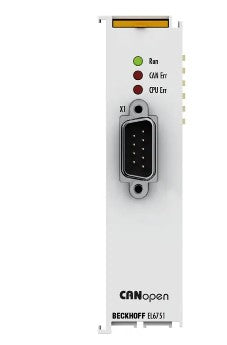

El EL6751 es un terminal de EtherCAT que permite la integración de dispositivos CANopen dentro de una red EtherCAT. Puede funcionar como maestro o esclavo, y su implementación de protocolo es potente, con características como sincronización, supervisión, latido y diagnóstico. Este terminal tiene un diseño compacto y admite diversas velocidades de transferencia de datos y visualización de carga de bus.
Tecnología: Terminal maestro/esclavo CANopen.
Número de canales de bus de campo: 1.
Velocidades de transferencia de datos: 10, 20, 50, 100, 125, 250, 500, 800, 1000 kbaud.
Interfaces: Conector D-sub de 9 pines según especificación CANopen, galvánicamente aislado.
Características especiales:
LEDs de estado.
Comunicación maestro/esclavo CANopen.
Admite mensajes CAN generales.
Sincronización con el ciclo de tareas del controlador de PC.
Ciclo SYNC con precisión de cuarzo para sincronización de accionamientos.
Comunicación de parámetros (SDO) al inicio y durante la operación.
Manejo de mensajes de emergencia, supervisión y latido.
Interfaces de parámetros y diagnóstico potentes.
Visualización en línea de la carga del bus.
Peso: Aproximadamente 70 g.
Temperatura de funcionamiento/almacenamiento: -25…+60 °C / -40…+85 °C.
Humedad relativa: 95%, sin condensación.
Resistencia a vibraciones/impactos: Cumple con EN 60068-2-6 / EN 60068-2-27.
Inmunidad/emisión EMC: Cumple con EN 61000-6-2 / EN 61000-6-4.
Grado de protección/posición de instalación: IP20 / variable.
Aprobaciones/marcas: CE, UL, ATEX, IECEx.
Peso del alojamiento: Diseño compacto con LEDs de señal, fabricado en policarbonato, dimensiones de 24 mm x 100 mm x 52 mm, montaje en riel DIN de 35 mm
