Carrera de trabajo: 800 mm
Tamaño: 46
Juego de inversión: ≤20 μm
Diámetro del husillo: 15 mm
Paso de husillo: 10 mm/U
Posición de montaje: Cualquiera
Guía: Guía de rodamiento de bolas

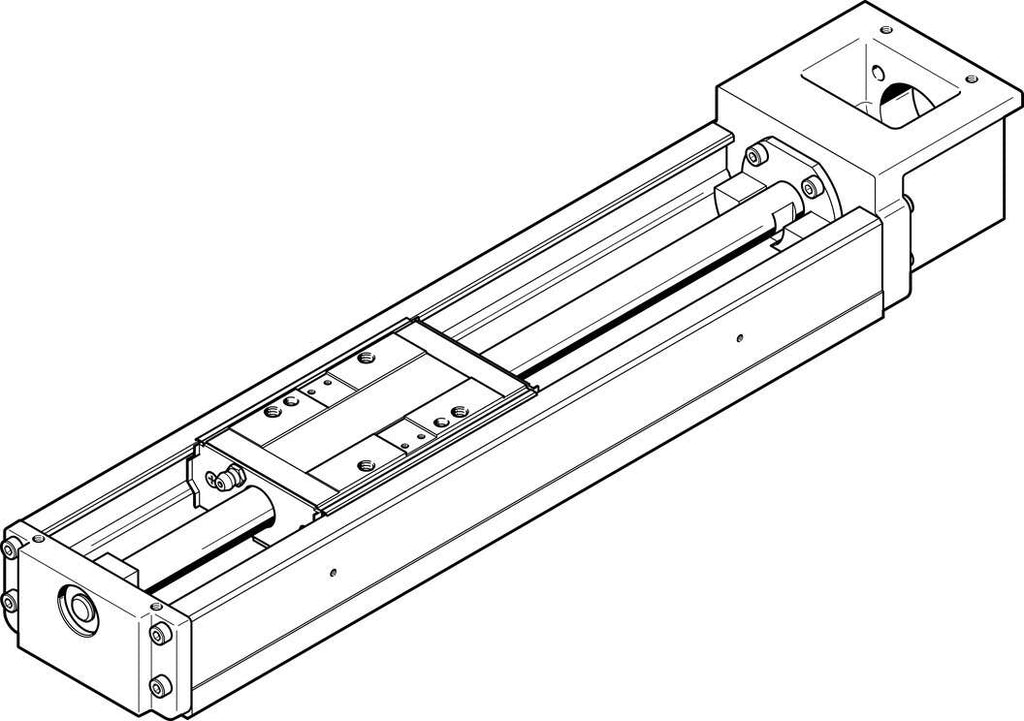

Forma constructiva: Eje lineal electromecánico con husillo de bolas
Referenciación: Interruptor de referencia
Tipo de husillo: Husillo de bolas
Aceleración máxima: 20 m/s²
Velocidad máxima: 0.52 m/s
Precisión de repetición: ±0.01 mm
Clase de resistencia a la corrosión CRC: 0 - sin riesgo de corrosión
Conformidad PWIS: VDMA24364-Zona III
Grado de protección: IP10
Temperatura ambiente: 0 °C … 40 °C
Capacidad de carga dinámica del cojinete fijo: 6600 N
Capacidad de carga dinámica de la guía lineal: 21747 N
Capacidad de carga dinámica del husillo de bolas: 3140 N
Momento de superficie de 2.o grado Iy: 240000 mm⁴
Momento de superficie de 2.o grado Iz: 1500000 mm⁴
Par de accionamiento máximo: 0.42 Nm
Fuerza máxima Fy: 4919 N
Fuerza Fz máxima: 4919 N
Momento Mx máximo: 145 Nm
Momento My máximo: 48.7 Nm
Momento máximo Mz: 48.7 Nm
Fuerza de avance máxima Fx: 264 N
Par de accionamiento en vacío: 0.1 Nm
Capacidad de carga estática del husillo de bolas: 6760 N
Capacidad de carga estática de la guía lineal: 45500 N
Momento de inercia de la masa JH por metro de carrera: 0.39 kgcm²
Momento de inercia de la masa JO: 0.0847 kgcm²
