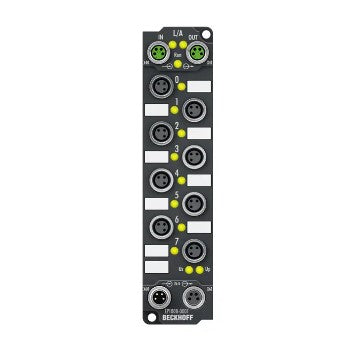

El EtherCAT Box EP1008-0001 es un módulo de entrada digital de 8 canales diseñado para adquirir señales de control binarias desde el nivel de proceso y transmitirlas, de forma eléctricamente aislada, al controlador. El estado de las señales se indica mediante diodos emisores de luz. Las señales se conectan a través de conectores tipo M8.
Protocolo: EtherCAT
Interfaz de bus: 2 x tomas M8, blindadas, tipo tornillo, codificadas como M8
Número de entradas: 8
Conexiones de entrada: M8 x 1, 3 pines, codificadas como M8
Voltaje nominal de entrada: 24 V DC (-15 %/+20 %)
Filtro de entrada: 3.0 ms
Voltaje de señal “0”: -3…+5 V (EN 61131-2, tipo 3)
Voltaje de señal “1”: 11…30 V (EN 61131-2, tipo 3)
Corriente de entrada típica: 3 mA (EN 61131-2, tipo 3)
Suministro de sensores desde el voltaje de la caja: máx. 0.5 A, protegido contra cortocircuitos en total
Aislamiento eléctrico: 500 V
Peso: aproximadamente 165 g
Temperatura de funcionamiento/almacenamiento: -25…+60 °C / -40…+85 °C
Resistencia a vibraciones/impactos: conforme a EN 60068-2-6 / EN 60068-2-27
Inmunidad/emisión EMC: conforme a EN 61000-6-2 / EN 61000-6-4
Clasificación de protección/posición de instalación: IP65/66/67 (conforme a EN 60529) / variable
Aprobaciones/marcas: CE, UL, marca Ex ATEX II 3 G Ex nA IIC T4 Gc
El EP1008-0001 es especialmente adecuado para entradas electrónicas que transmiten al sistema de control con el menor retraso posible debido al corto tiempo de filtro de 3.0 ms. Su diseño compacto y robusto lo hace ideal para aplicaciones industriales exigentes.
