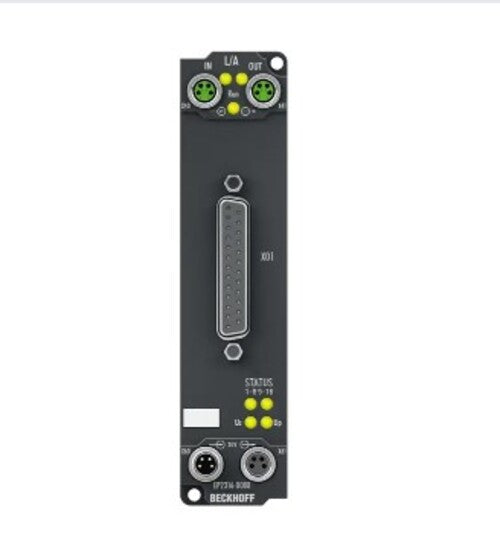

El EtherCAT Box EP2316-0008 combina ocho entradas digitales (conector superior) y ocho salidas digitales (conector inferior) en un solo dispositivo. Las entradas tienen un filtro de 10 µs. Las salidas procesan corrientes de carga de hasta 0.5 A y están protegidas contra cortocircuitos y polaridad inversa. El estado de la señal se muestra a través del conector opcional. La conexión de la señal se realiza mediante conectores de resorte, disponibles opcionalmente en versiones de 1 y 3 polos. El módulo se entrega sin conectores. La alimentación de los sensores conectados se realiza mediante un módulo de control interno a prueba de cortocircuitos con un total de 0.5 A para todos los sensores. Las salidas se suministran a través de montaje empotrado. Todas las salidas están protegidas contra cortocircuitos y polaridad inversa. El diseño de 16 canales ofrece una alta densidad de canales en un espacio muy reducido.
Protocolo: EtherCAT
Interfaz de bus: 2 conectores M8, blindados, tipo tornillo
Número de canales: 8 entradas + 8 salidas
Conexiones de entrada/salida: Conector D-sub, 25 pines, UNC4-40
Filtro de entrada: 10 µs
Voltaje de señal “0”: -3…+5 V
Voltaje de señal “1”: 11…30 V, corriente de entrada de 6 mA (según EN 61131-2, tipo 3)
Suministro de sensor desde el voltaje de control: máx. 0.5 A, a prueba de cortocircuitos en total
Tipo de carga: ohmica, inductiva, carga de lámpara
Voltaje nominal de carga: 24 V DC (-15 %/+20 %)
Corriente máxima de salida: 0.5 A por canal, protección individual contra cortocircuitos
Tiempos de conmutación: típico T ON: 60 µs, típico T OFF: 300 µs
Corriente de cortocircuito: típico 1.5 A
Corriente de alimentación auxiliar: típico 20 mA + carga
Consumo de corriente desde U S: 120 mA
Aislamiento eléctrico: 500 V
Características especiales: ideal para un alto número de canales
Peso: aproximadamente 165 g
Temperatura de funcionamiento/almacenamiento: -25…+60 °C / -40…+85 °C
Resistencia a vibraciones/impactos: conforme a EN 60068-2-6 / EN 60068-2-27
Inmunidad/emisión EMC: conforme a EN 61000-6-2 / EN 61000-6-4
Clasificación de protección/posición de instalación: IP65/66/67 (conforme a EN 60529) / variable
Aprobaciones/marcas: CE, UL
