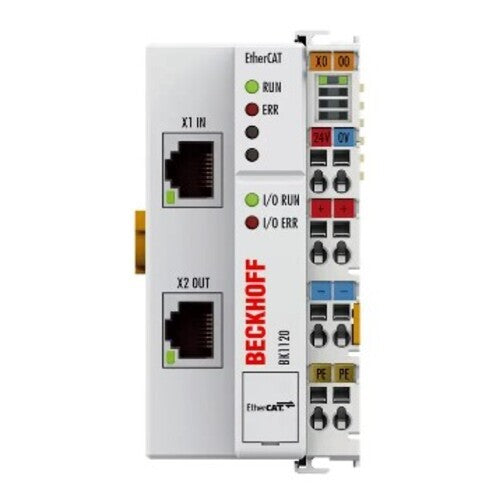

El BK1120 es un acoplador de bus EtherCAT diseñado para terminales de bus estándar.
Tecnología: Acoplador de bus EtherCAT.
Número de terminales de bus: 64 (255 con extensión K-bus).
Número máximo de bytes en el bus de campo: 1024 bytes de entrada y 1024 bytes de salida.
Posibilidad de configuración: A través de KS2000 o EtherCAT (ADS).
Velocidades de transferencia de datos: 100 Mbit/s.
Interfaz de bus: 2 x tomas RJ45.
Medio de transferencia de datos: Cable Ethernet/EtherCAT Cat.5.
Alimentación: 24 V DC (-15 %/+20 %).
Corriente de entrada: 70 mA + (corriente total del K-bus)/4, máximo 500 mA.
Corriente de arranque: Aproximadamente 2.5 veces la corriente continua.
Fusible recomendado: ≤ 10 A.
Suministro de corriente del K-bus: 1750 mA.
Contactos de alimentación: Máximo 24 V DC / 10 A.
Aislamiento eléctrico: 500 V (contacto de alimentación/voltaje de suministro/Ethernet).
Distancia entre estaciones: 100 m (100BASE-TX).
Tiempo de transferencia de datos: 0.01 ms para 10 módulos con 32 bits de entradas y salidas cada uno (sin tiempo de ejecución del K-bus).
Peso: Aproximadamente 150 g.
Temperatura de funcionamiento/almacenamiento: -25…+60 °C / -40…+85 °C.
Humedad relativa: 95 %, sin condensación.
Resistencia a vibraciones/impactos: Cumple con EN 60068-2-6 / EN 60068-2-2712.
El BK1120 actúa como el enlace entre el protocolo EtherCAT a nivel de bus de campo y los terminales de bus. Convierte los telegramas que pasan de Ethernet 100BASE-TX al bus de terminales interno e independiente del bus de campo. Una estación consta de un acoplador y hasta 64 terminales de bus, además de un terminal de extremo de bus. La imagen de proceso del sistema EtherCAT se asigna automáticamente. A través de la extensión K-Bus, se pueden conectar hasta 255 terminales de bus. El BK1120 tiene dos tomas RJ45: la interfaz Ethernet superior se utiliza para conectar el acoplador a la red, mientras que la toma inferior sirve para la conexión opcional de otros dispositivos EtherCAT en el mismo segmento. La alimentación del sistema y del campo, cada una a 24 V DC, se proporciona directamente en el acoplador. Los terminales de bus adjuntos reciben la corriente necesaria para la comunicación desde el voltaje del sistema suministrado. La alimentación del campo se transmite a los componentes de E/S individuales a través de los contactos de alimentación con hasta 10 A. En la red EtherCAT, el acoplador EK1120 se puede instalar en cualquier lugar de la sección de transferencia de señal Ethernet (100BASE-TX), excepto directamente en el conmutador. Los acopladores EK9000 y EK1000 son adecuados para su uso en el conmutador.
