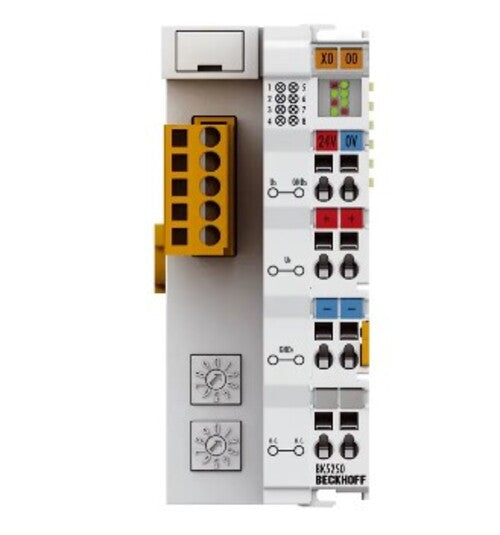

El BK5250 es un acoplador compacto de bus DeviceNet que extiende el sistema de terminales de bus de Beckhoff con una versión optimizada en términos de costo y alojada en una carcasa compacta. Puede admitir hasta 64 terminales de bus, y con la extensión del bus de terminales, se pueden conectar hasta 255 terminales de bus. El acoplador de bus DeviceNet ofrece detección automática de velocidad de baudios de hasta 500 kbaud y dos interruptores de selección de dirección para la asignación de direcciones. En el alcance de suministro se incluye un conector de 5 pines para la conexión del bus de campo. Opcionalmente, se puede conectar el conector ZS1052-3000 con una resistencia de terminación integrada.
Número de terminales de bus: 64 (255 con extensión de bus K)
Número máximo de bytes del bus de campo: 512 bytes de entrada y 512 bytes de salida
Señales periféricas digitales: 1,020 entradas/salidas
Señales periféricas analógicas: 256 entradas/salidas
Interfaz de bus: 1 x conector enchufable abierto, de 5 pines, incluido
Medio de transferencia de datos: cable de cobre trenzado y apantallado con alimentación, de 5 pines
Alimentación: 24 V CC (-15 %/+20 %), a través del cable del bus (cumple con la especificación DeviceNet)
Interfaz serie: interfaz de configuración
LED de diagnóstico: 2 x alimentación, 2 x bus K, 2 x bus de campo
Suministro de corriente del bus K: 1750 mA
Contactos de alimentación: máx. 24 V CC/máx. 10 A
Aislamiento eléctrico: 500 V (contacto de alimentación/voltaje de suministro del acoplador de bus)
Modos de funcionamiento: bit de sincronización, encuesta, cíclico, cambio de estado (COS)
Tipo de comunicador DeviceNet: adaptador
Peso: aproximadamente 100 g
Temperatura de funcionamiento/almacenamiento: -25…+60 °C/-40…+85 °C
Resistencia a vibraciones/impactos: cumple con EN 60068-2-6/EN 60068-2-27
Inmunidad/emisión EMC: cumple con EN 61000-6-2/EN 61000-6-4
Clasificación de protección/posición de instalación: IP20/variable
Aprobaciones/marcas: CE, UL, ATEX, IECEx
Marcado ATEX: II 3 G Ex ec IIC T4 Gc
Dimensiones de la carcasa: 44 mm x 100 mm x 68 mm
Montaje: en riel DIN de 35 mm, conforme a EN 60715 con bloqueo
Conexión de cableado: conductor sólido (s), conductor flexible (st) y casquillo (f)
Longitud de pelado del cable: 8 mm (s), 8 mm (st), 14 mm (f).
